產品特點Product Features
No.1
硬件按需定制:可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件,對用戶內裝電器元件基本不受限制。
No.2
系統安全穩定:專業電子工程師設計電路,具有過載、短路保護功能,可根據用戶要求加裝帶漏電保護功能產品;
No.3
采用質優板材:殼體采用鋁合金壓鑄或優質碳鋼板(不銹鋼)焊接成型,外殼結構緊湊合理、材質密度高、防爆性能優良,牢固可靠,抗震、剛沖擊。
No.4
防腐性能:殼體表面采用高壓靜電噴塑處理,螺絲緊固件采用不銹鋼材質,配合高精度加工工藝,具有高防腐、高防銹、高防水等特點,也可根據客戶需求采用不銹鋼材質制作,來滿足在各類強酸、強堿、防護要求較高的惡劣環境中長期正常工作。
No.5
防爆結構:本司承諾所有防爆產品均嚴格按照國家防爆標準系列文件設計,完全達到國家防爆標準等級和設計要求,并取得相關國家防爆證書及檢測報告,證書齊全,安全可靠,品質優良。
No.6
安裝方式:鋼管,防爆撓性管、防爆電纜,布線簡單,安裝方便。
防爆正壓房結構形式:采用內外鋼結構,將分析儀表、預處理、控制單元組裝在分析室內,分析室現場就近安裝。取樣探頭在室外減壓站前安裝。分析室主體采用內外鋼質結構,內外均為冷扎(或不銹鋼)鋼板,底座采用10號槽鋼,四周龍骨方鋼結構,內外板均噴塑處理,中間夾層厚70mm,其間填充有阻燃、保溫、隔熱材料。室內安裝有防爆空調,可調節室內溫度。電配系統為管線系統,配有防爆配電箱。照明系統采用防爆應急日光燈。分析室內還具有通風、換氣、過濾裝置。單開門結構,配有玻璃看窗和逃生門鎖。采用特殊加工技術,均達到密封性、防腐、防塵、控制溫度等功能。
1.全封閉系統,為現場分析創造最安全環境。
2.整體防爆功能。
3.高質量的報警信號輸出(DCS)
4.防塵、防水
5.防靜電、防火花功能。
6.恒溫、恒濕功能。
7.防振動功能。
8.隔離環境污染功能。
9.抗環境腐蝕功能、抗現場干擾。
10.整體接地,接地電阻<4Ω。
控制介紹:
1.使用司鉆房時,應先檢查鉆機的供電、供氣情況及電控房、發電房的工作情況,以及鉆機的絞車、轉盤、固控區各工作機械的情況。
2.使用司鉆房時,打開電源、氣源后,應對司鉆房?jī)?nèi)的設備、儀表、操作件等作一些必要的檢查。在上述部件均能正常使用的情況下,才能使用司鉆房。
3.司鉆房的操作件分布在前面的三個司鉆臺及電控箱上。具體安裝內容和布置請參見附圖。
4.左司鉆臺上主要操控:
左司鉆臺上主要操控氣動部分,上面是氣動壓力的顯示,下面是各氣動閥的操作;有總氣源,轉盤慣剎,風動旋扣器,中間軸高低速,防碰解除,防碰釋放以及雨刮器的控制。
注意:在左司鉆臺上,也有一個獨立的渦流剎車手柄,可以和主令開關分別使用,兩者是或的關系。
在主令開關外側,有一個直流緊停按鈕,可以在緊急時,關掉直流電源。
5.前司鉆臺上主要操控
前司鉆臺上有鉆井參數顯示儀,指重表,滾筒軸高低速以及伊頓剎車的控制;右邊還有盤剎的操縱手柄和盤剎的緊停按鈕。在正式使用前,應對盤剎手柄和盤剎緊停按鈕進行測試。在兩者均能可靠工作后,才能啟用司鉆房。
6.右司鉆臺上主要操控
右司鉆臺上主要是電氣部分的控制,包括泥漿泵,絞車,轉盤,自動送鉆以及左右貓頭的控制;還有西門子觸摸屏和指示燈;上面是工業電視的控制箱;具體操作方法和注意事項請閱讀電控部分手冊。
7.氣控原理
本鉆機的滾筒軸高低速離合器、中間軸高低速離合器、應急電機離合器、電機剎車及轉盤慣剎、旋扣器均使用氣控閥進行控制。
在滾筒軸高低速電磁閥前,還串連一個常開型氣控閥。當過卷閥來氣時,可使氣控閥翻轉,使?jié)L筒軸離合器脫開。過卷閥來氣時,也使盤剎急停閥通氣,使液壓盤剎實現緊急制動。
在使用鉆機時,應經常對過卷閥進行試驗,應保證過卷后能使絞車緊急制動。
8.過卷閥的處理
過卷閥動作后,滾筒軸離合器脫開,液壓盤剎實現緊急制動。這時,在用盤剎手柄剎住絞車的情況下,按下防碰解除按鈕(在左司鉆臺上),再緩緩松開盤剎手柄,使大鉤下降,直到鋼絲繩與過卷閥的直桿分開。再按下盤剎緊停。這時,去絞車處使過卷閥復位。再按一下余氣釋放按鈕(在左司鉆臺上),放掉過卷閥后氣管中的余氣,使氣控閥恢復正常。絞車又能正常工作。
結構說明:

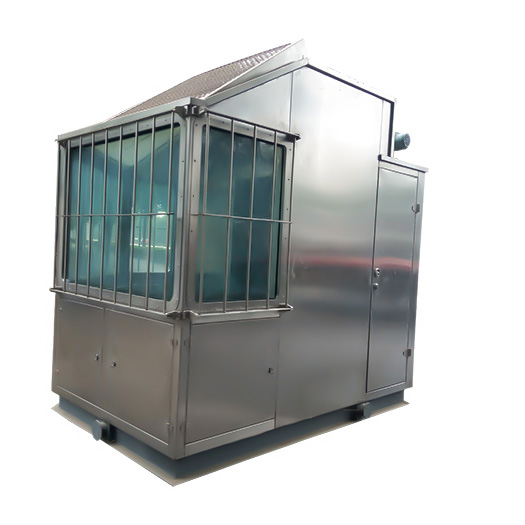

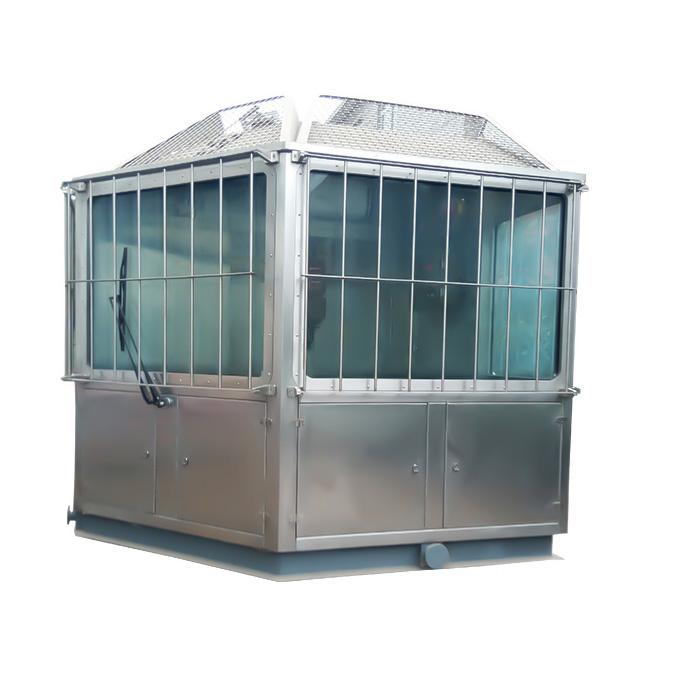

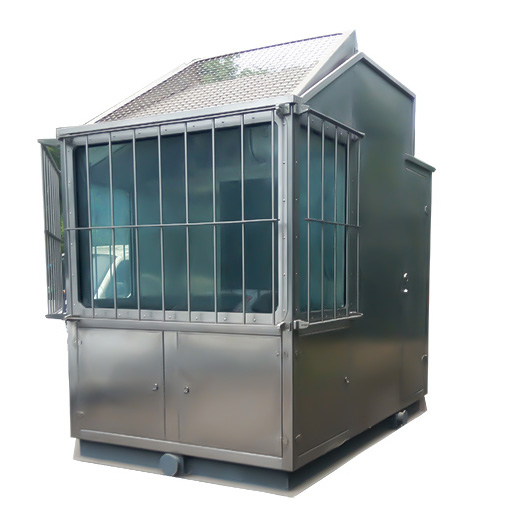

1.司鉆房外墻為2.5毫米不銹鋼板,內墻板為2毫米不銹鋼板,室內面板為2.5毫米不銹鋼板.
2.司鉆房外部供電為220V/50HZ,房?jī)?nèi)所配電器設備應與其相符,電器及插接件均滿足防爆要求。
3.司鉆房結構美觀大方、結構緊湊、布局合理。
4.銘牌為中英文對照,且整體腐蝕,字樣美觀大方。
5.司鉆房氣路管線安全可靠。
6.司鉆房設有合理的減震設施,可保證在使用過程中盡量不發生震動。
7.房體為不銹鋼材質,底座為普通鋼材,操作臺為不銹鋼結構,防爆電控箱,采用夾膠玻璃,頂層帶有可翻轉的防護不銹鋼絲網,注意必須防水,前部和四周玻璃處均設安全防護欄。所有玻璃均安裝百葉窗(頂部除外)。
配置說明:
司鉆控制房主體、工業監視系統、音頻系統、氣路管線、防爆空調、防爆電暖器、防爆燈、司鉆控制房?jī)?nèi)所有防爆接線盒及開關、司鉆座椅、盤剎控制系統操作臺、干粉滅火器、氣喇叭等。
1.司鉆電控系統按照用戶要求安裝到位。
2、盤式剎車按照用戶原理圖以及接線要求安裝連接到位。
3.司鉆控制臺的氣路及液路控制統一布置,布置充分考慮了司鉆的操作習慣和現場維修,滿足人機工程要求。
4.四畫面工業電視監控系統安裝到位,操作簡單,可視效果好。
5.房?jī)?nèi)安裝直徑350毫米的指重表、記錄儀,安裝連接可靠,系統測試無錯接、漏油。
6.司鉆房?jī)?nèi)頂部和前部均設置雨刮器,配置喊話系統一套(麥克風、功放、高音喇叭);2X40W防爆熒光燈一盞;防爆應急燈一盞;2公斤二氧化碳滅火器2套;防火杠桿鎖2套,按要求固定連接,檢測后運行正常。
7.1.5P分體式防爆空調固定、安裝檢測后運行正常。
8.電路鋪設采用暗線,用阻燃橡膠電纜穿阻燃管,采用三相五線制。(照明和電器分設)煙霧報警器、消防應急燈和漏電保護裝置、接地樁等均按國際標準制作或采購,符合相關國際標準。
定制說明:
1、具體要求及價格請來電咨詢。
2、以上產品參數可能會有所不同,請以實物為主。
3、產品型號規格不同,都可按要求定制。
作為一家專業科研與開發、制造、銷售的防爆正壓房廠家,如您需要購買防爆正壓房或者了解防爆正壓房?jī)r(jià)格,請來電咨詢!
以上防爆正壓房規格、參數可能會與實際有所不同,請以實物為主,網上所示僅供參考。
產品安裝:
1.環境溫度: -20℃~40℃
2.電源: AC220±10% 50Hz
3.大氣壓力: 50 KPa-- 106 KPa
4.海拔高度: < 2000m
規格參數:

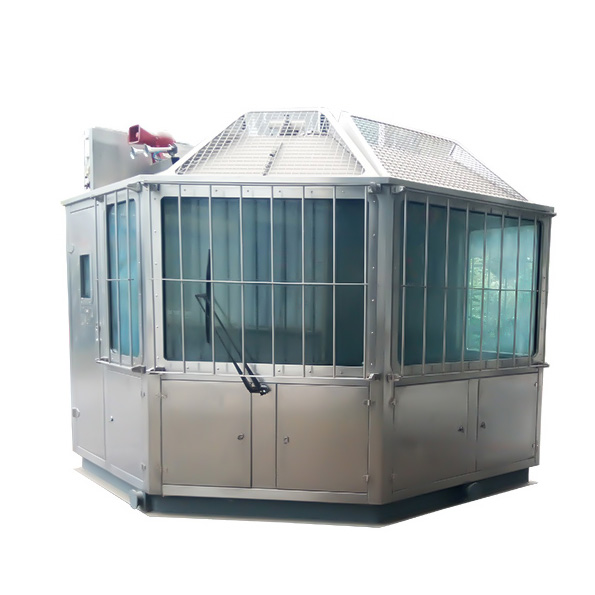

外形尺寸:3300X2200X2500(長X寬X高)五邊形
2.房體自重:4000千克
3.防火等級:本司鉆房所有材料為阻燃型,房體防火等級為A60。
4.抗震等級:本司鉆房放置在鉆井平臺上,整體相對于平臺面的相對震動為2-5HZ。
5.防護等級:室內所有電器插接件均具有權威機構認證書,防護等級為IP56。
6.保溫性能:本司鉆房整體滿足工作環境 -30℃~55℃、相對濕度93%的工作環境。
7.保溫材料:本司鉆房采用50毫米厚度保溫巖棉,具有隔熱、防腐、防寒的效果。
8.噪音等級:本司鉆房在關閉狀態下噪音小于75分貝。
9.亮度等級:本司鉆房室內亮度為200LUx。
2. 符合(ISO 9001)和石油企業相關標準,并滿足HSE要求。
3. 電器設備符合以下標準:
(1)GB3797-89≤電器傳動控制設備第二部分裝有電子器件的電控設備≥;
(2)GB4720-84≤電器傳動控制設備第一部分低壓電器電控設備≥;
(3)IEC44-81≤爆炸氣體環境電器設備通用要求≥;
(4)API RP500≤石油設施電氣設備的區域分類推薦作法≥。
