產品特點Product Features
No.1
硬件按需定制：可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。
No.2
系統安全穩定：專業電子工程師設計電路，具有過載、短路保護功能，可根據用戶要求加裝帶漏電保護功能產品;
No.3
采用質優板材：殼體采用鋁合金壓鑄或優質碳鋼板(不銹鋼)焊接成型，外殼結構緊湊合理、材質密度高、防爆性能優良，牢固可靠，抗震、剛沖擊。
No.4
防腐性能：殼體表面采用高壓靜電噴塑處理，螺絲緊固件采用不銹鋼材質，配合高精度加工工藝，具有高防腐、高防銹、高防水等特點，也可根據客戶需求采用不銹鋼材質制作，來滿足在各類強酸、強堿、防護要求較高的惡劣環境中長期正常工作。
No.5
防爆結構：本司承諾所有防爆產品均嚴格按照國家防爆標準系列文件設計，完全達到國家防爆標準等級和設計要求，并取得相關國家防爆證書及檢測報告，證書齊全，安全可靠，品質優良。
No.6
安裝方式：鋼管，防爆撓性管、防爆電纜，布線簡單，安裝方便。
1.防爆控制箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。
2.防爆控制箱設計精良，安全易用，我公司免費提供一年保修
3.箱體圖紙可由貴公司提供，或由我公司代為制作.
4.防爆照明動力配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構.
5.內裝元件可根據用戶要求安裝高分?jǐn)嗦菲骰蛩軞な綌嗦菲?。如DZ47、C65、CM1等。
6.可根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。
7. 適用于照明和動力線路，具有分?jǐn)?、過載、失壓保護和短路自動切斷功能 鋼管或電纜布線均可.
8.符合GB3836-2000,IEC60079標準要求。
功能介紹：
1． 產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。
2． 只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電。
3． 主盤內腔工作氣壓為100Pa≤P≤1000Pa。
當氣壓高于1000Pa時，自控系統自動關閉進氣或開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。
當氣壓低于100Pa時，自控系統自動報警，并開啟進氣，自動調整內部補氣，補氣成功時，自動恢復正常，不成功并內部氣壓降到60Pa，必要時可設置系統自動斷電。
4． 副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數。
工作原理：
采用介質隔離點燃源的防爆措施。即：把用戶所用的電器元件安裝在一個充滿正壓潔凈氣體的柜體內，使外部環境中易燃易爆的混合性氣體無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。
產品安裝：
1、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、本產品安裝方式為落地式，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。
3、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。
5、本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。
6、本產品設置了進氣口和排氣口，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放。用戶現場須提供進氣氣源（潔凈氣體），氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮氣時，（注意：在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全）。
7、由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥，否則易造成高壓沖柜（出廠時減壓閥已調節好）。
型號規格含義：

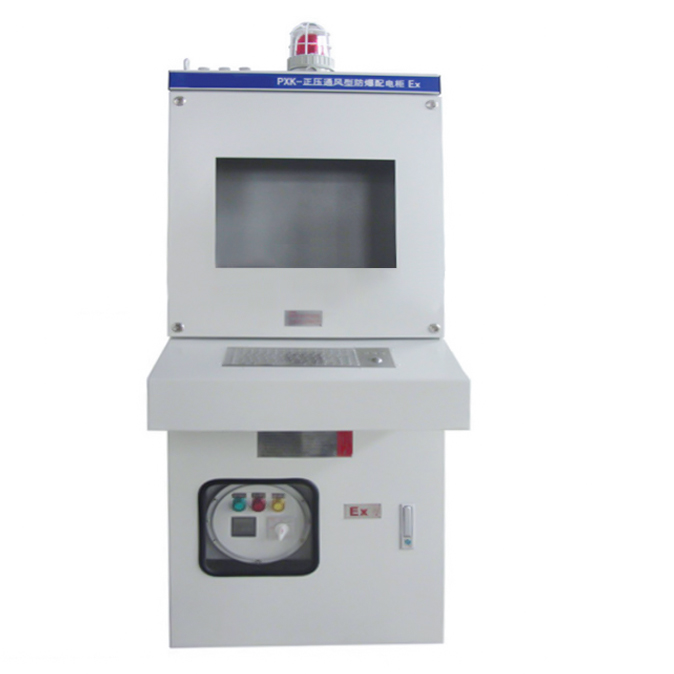

PXK-□□/□/□T
特殊要求(無要求可不注)
外形尺寸:寬X高X厚
S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
(不要求可不注)
t:通風型
b:補償型
X:箱式
Q:琴臺式
G1:柜式1（上下結構）
G2:柜式2（左右結構）
規格參數：
1.執行標準：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079
2.防爆標志：ExdeⅡBT6、DIP A20 TA，T6
3.額定電壓：AC 220V/380V
4.主回路額定電流：20A～250A
5.支路數:2、4、6、8、10、12
6.支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.防護等級：IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)
8.防腐等級：WF1
9.入口規格：G1/2～G3'
10.適用電纜外徑：Φ6～Φ55mm
11.進線口方向：下進下出、下進上出、上進上出或上進下出
