產品特點Product Features
1、防爆性能
采用先進的防爆技術，使其防爆性能更安全可靠；防爆標志為ExdibmbllBT4 Gb、 ExdibmbllCT4 Gb。
2、模塊化結構
機組外形為流行的板塊結構，板塊為模塊化雙層夾心板，芯材為聚胺脂。機組斷面可根據設 計需要制成各種型式，能滿足不同場合的應用。由于采用扣板鎖緊結構，使所有面板均為平接， 表面連續平整，外觀清晰流暢無接頭。
3、高氣密性
采用高彈性密封條用于面板與框架及其他聯接件之間的面密封。保證箱體的漏風量達到GB/ T142—93標準中潔凈空調規定的要求。隔熱性好，防結露。
4、耐腐性好
采用高質量的彩鋼板、鍍鋅鋼板、冷軋鋼板和型鋼，經磷化、靜電噴漆處理，所用螺栓、螺 母、自攻螺釘?shù)染o固件均經防腐處理。
5、多種換熱器設計
多種換熱器的片型、片距、回路和排數等設計，可以滿足不同場合對熱工性能的需求。
6、干式水盤
水盤其形狀為斜坡狀，能保證冷凝水排放暢通，使水盤始終處于干式狀態，它能使有害于健 康的因素減至最低限度。
7、低噪聲節能型
采用高效率、低噪聲雙進風離心防爆通風機，風機均經過嚴格的動靜平衡試驗，其型式有前 向多翼型、后向圓弧型、后向機翼型，根據風量、風壓、噪聲、功率等參數合理選型，風機還采 用先進的防靜電技術處理。
8、安裝方便
各功能段在現場用夾緊裝置和螺栓進行聯接，可減少裝配時間，并可根據用戶要求在現場進 行散件組裝。
9、檢修方便
箱體各功能段配有特殊設計，氣密性好的塑鋼檢修門，同時采用扣板鎖緊結構，啟閉十分方 便，以便維護機組內部組件。
10、專用機組
可根據工程要求制成室外、潔凈廠房、藥廠、醫院手術室及微電子房專用機組。
11、機電_體化
可根據要求加裝變頻器、風機啟動器、自動控制裝置，實現機組全年節能運行，并備有通訊 接口，與樓宇自控系統對接以實現網絡群控的目的。

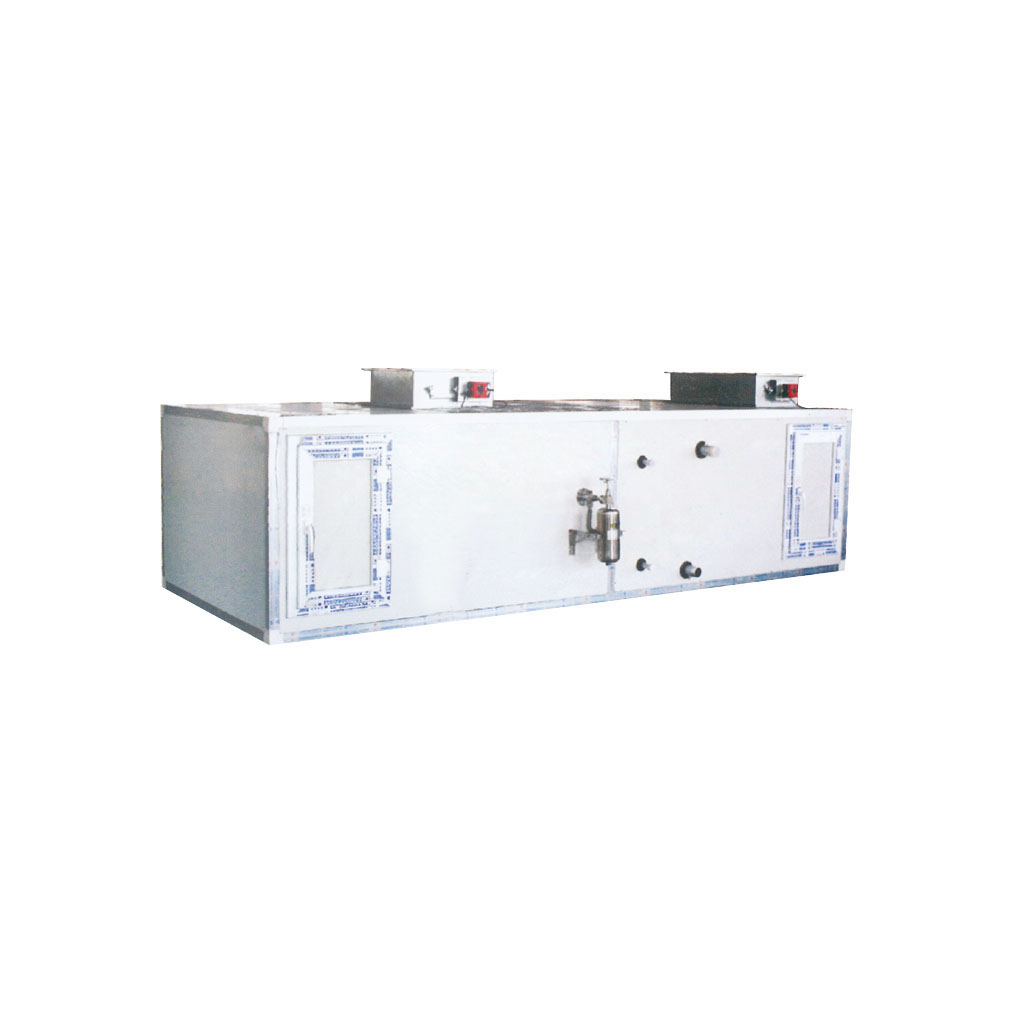

防爆組合式空調機功能：
防爆組合式空調是由各種空氣處理裝置組裝而成，自身不帶冷熱源的一種空氣處理設備，它 能實現空氣的防爆降溫、除濕、加濕、加溫等多種功能。各種規格的空調機組都有以下多種功能 段，可供設計單位和用戶按需要進行組合選用，同時，可根據用戶需要進行非標空調機組設計和 制造。
(1)新回風混合段
新回風段位置按設計要求可分別在端部、頂部或左右各側面設置，如與本樣本不一致時，提 供具體開口位置c在新回風口上可配裝防爆調節閥，執行機構有手動、電動二種型式，由用戶任選。
(2>過濾段
有初、中效過濾兩種，配有菱形袋式，四峰袋式，濾料用優質滌綸無紡布，并采用過濾器快速 裝拆機構，壓差顯示及報警裝置。
(3>(新)排風段(也稱平頂分風混合段）
本段箱體內設有一次回風閥，閥門前后的箱頂各設__排風口和新風口，親配調節閥，其功能 是：當有回風機時，供空調機熱電廠出部分回風，使新風與一次回風按要求比例混合；風閥可配 裝手動、電動或氣動執行機構，由用戶任選。
(4)中間段(檢修段）
本段起過濾段的連接和機組內部檢修照明用，在過濾段前，表冷段、加熱段、消聲段前后均須 設中間段。
(5> 二次回風段
連接二次回風管用的中間段：頂部可設調節閥門，配有手動、電動或氣動調節機構，由用戶任 選，此段也可合并于送風機段中。
(6) 表冷段
表冷器采用四、六、八排管的銅管串鋁箔的結構，鋁箔為雙翻邊波紋邊形式，大彎管熱交換器 減少60%焊接彎頭，提高了熱交換效率，先進的機械漲管形式保證了熱交換器的接觸性能。
(7) 加熱段
為設一、二、四排管的鋼管繞鋼片式或銅管串鋁箔式高效熱交換器，熱媒采用蒸汽或熱水。
(8〉能量回收段
為設轉輪回收器，通過利用室內的排風和室外的新風之間的能量交換，達到節能的目的。冬天 對新風預熱，夏天對新風預冷，回收效率約70%。
(9）送風機段
A. S型送風機段：為水平送風方式，風機出口端設有軟管，下部設有彈簧減振鋼架，震動 小，可置于樓板上安裝運行，本空調機組風機采用高效雙進風離心防爆風機。
B. H型送風機段：為頂部垂直向上送風方式送風機段，頂部設有接管法蘭，風機采用先進的 防靜電技術處理。
(10)加濕段
本加濕有干蒸汽加濕、高壓噴霧加濕以及濕膜加濕三種形式可供用戶選擇o
a. 干蒸汽加濕器：有手動（SZS)、氣動（QZS)、電動（DZS)三種控制方式，該加濕器具有加濕迅速、 不帶水滴、運行費用低、加濕效果好等特點，適用于有蒸汽汽源的場所。
b. 高壓噴霧加濕：它是以一臺直聯高壓泵，將水加壓到0.35Mpa使其流經一種新型噴咀噴射出 水霧，以達到加濕效果，其特點是霧化效率高(在mzlvcm激光粒子儀上測得協和滴平均粒度SMD為 38.6um)因此加濕量大，加濕速度快，比同類淋水室加濕器加濕效率提高五倍，耗電量小，且自帶水過 濾裝置，使用維護簡單，特別適用于無蒸汽源加濕處。
(11) 消聲段
本消聲段有阻抗復合式片式消聲器和金屬微穿孔板式消聲器，其中金屬微穿孔板式消聲器具有耐高 溫、不怕潮、不起塵等優點，用戶可根據需要進行選擇。
(12) 電加熱段
是采用先進的PTC電熱元件加熱空氣，在無熱水、蒸汽等熱源時用。
(13) 均流段
采用散流板均流，其均流效果好，空氣阻力小。該段設在風機段后，均勻機組斷面風速。
(14) 出風段
出風口位置按設計要求可分別在端部、頂部或左右各側面設置，如與樣本不一致時，要提供具體開口 位置。在出風口上裝有調節閥，可配手動、電動或氣動執行機構，由用戶任選。
(15)檢修段
根據段位設置需要，該段設有檢修用檢修門，有負壓和正壓門兩種。檢修門框架采用塑鋼型鋼制作， 密封性能好，開啟方便，節約空間。
規格參數：
項目 |
| BGKT -70S2 | BGKT -140S2 | BGKT -210S2 | BGKT -280S2 | BGKT -35OS2 | BGKT -420S2 | BGKT -490S2 | BGKT -560S2 |
名義 | kW | 70 | 140 | 210 | 280 | 350 | 420 | 490 | 560 |
制冷量 | kcal/h | 60300 | 120600 | 180900 | 241200 | 301500 | 361800 | 422100 | 482400 |
| 型號 | 全封閉壓縮機 |
| 電機臺數 | 20.5 x 1 | 20.5x2 | 20.5 x 3 | 20.5x4 | 20.5x5 | 20.5 x 6 | 20.5 x 7 | 20.5 x8 |
| 噪聲 dB(A) | 55 ?60 |
制冷劑 | 制冷劑 |
| R22 |
|
|
|
充注量Kg | 11 | 11 x 2 | 11 x 3 | 11 X 4 | 11 x 5 | 11 x 6 | 11x7 | 11 x 8 |
冷凝器 | 型式 | 板式換熱器 |
水流量m3/h | 15.5 | 15.5x2 | 15.5 x 3 | 15.5 x 4 | 15.5x5 | 15.5x6 | 15.5 x 7 | 15.5x8 |
水阻力損失kPa | 59. 1 |
| 水管接頭尺寸 |
|
| 所有規格尺寸均為DN50(2’ | 管） |
|
|
| 型式 | 板式換熱器 |
發 | 水流量m3/h | 12.0 | 12.0 x 2 | 12.0 x 3 | 12.0x4 | 12.0 x 5 | 12.0x6 | 12.0 x 7 | 12.0x8 |
器 | 水阻力損失kPa | 33. 9 |
| 水管接頭尺寸 |
|
| 所有規格尺寸均為DN50(2’ | 管） |
|
|
電器性 能 | 電源 | 3ph-50HZ-380V |
總功率kW | 20.8 | 20. & 2 | 20.8x3 | 20.8x4 | 20.8x5 | 20.8x 6 | 20.8x 7 | 20.8x8 |
安全保護 | 髙低壓開關、防凍結保護、延時啟動壓縮機保護、電源缺相和錯相保護、過流保護、壓縮機過熱保護、傳感器故障保護 |
外形尺 寸mm | 長 | 1200 |
寬 | 760 | 1920 | 3080 | 4240 | 5400 | 6050 | 7720 | 8880 |
髙 | 1250 |
重量kg | 320 | 640 | 960 | 1280 | 1600 | 1920 | 2240 | 2560 |
